Будова ручних осколкових гранат РГД-5 і Ф-1 та поводження з ними
РГД-5
Ручна осколкова граната РГД-5 складається з таких частин: корпус із трубкою для запалу, розривний заряд, запал. У корпусі гранати розміщено розривний заряд, трубку для запалу і для утворення осколків при розриві гранати. Корпус складається з двох частин - верхньої і нижньої. Верхня частина складається із зовнішньої оболонки (її називають ковпаком) і вкладиша ковпака. До верхньої частини корпуса за допомогою манжети прикріплюється трубка із запалом. Вона призначена для приєднання запалу до гранати і герметизації розривного заряду в корпусі. Щоб запобігти забрудненню трубки, в неї вгвинчується пластмасова пробка. При підготовці гранати до кидка замість пробки в трубку вгвинчується запал. Нижня частина корпуса складається із зовнішньої оболонки (її називають піддоном) і вкладиша піддона.
Розривний заряд заповнює корпус і служить для розриву гранати на осколки.
УЗРГМ - уніфікований запал ручної гранати модернізований - призначається для вибуху розривного заряду. Він складається з ударного механізму і власне запалу.
Ударний механізм служить для запалювання капсуля-запалювача. Він складається з трубки ударного механізму, з'єднувальної трубки, напрямної шайби, бойової пружини, ударника, шайби ударника, спускового важеля і запобіжної чеки з кільцями.
Власне запал призначений для вибуху розривного заряду гранати. Він складається із втулки-уповільнювача, капсуля-запалювача, уповільнювача і капсуля-детонатора.
Запали завжди мають бути у бойовому стані. Розбивати запали і перевіряти роботу ударного механізму категорично забороняється.
Ф-1
Ручна осколкова граната Ф-1 призначена для ураження живої сили переважно в оборонному бою. Оскільки осколки розлітаються на значну відстань, кидати її можна тільки з укриття, БМП, танка, бронетранспортера.

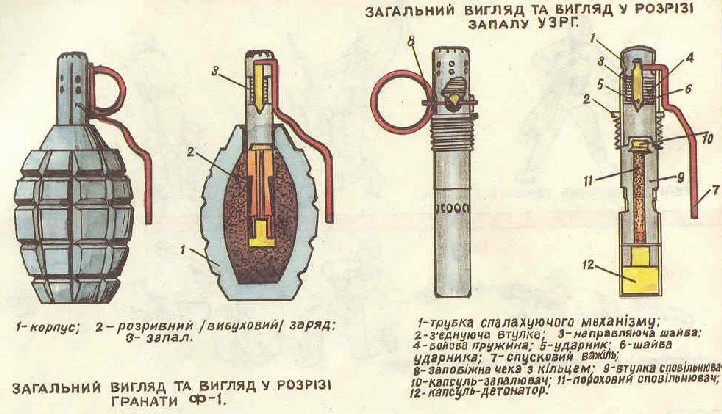

Граната Ф-1 складається з корпуса, розривного заряду і запалу. Корпус гранати чавунний з повздовжніми і поперечними борозенками, по яких він звичайно і розривається на осколки. У верхній частині корпуса є нарізний отвір для вгвинчування запалу. При зберігання, транспортуванні і перенесенні гранати у корпус вгвинчується пластмасова пробка.
Призначення та будова розривного заряду і запалу гранати Ф-1 такі самі, як і гранати РГД-5.
